在電子元件領域，電容作為儲能與濾波的核心器件，始終是技術突破的關鍵方向。從微米級貼片電容到米級超大尺寸觸控電容，華科系企業以持續創新推動行業邊界拓展，形成了覆蓋精密元件與前沿應用的完整技術體系。

一、精密貼片電容：微納世界的性能標桿

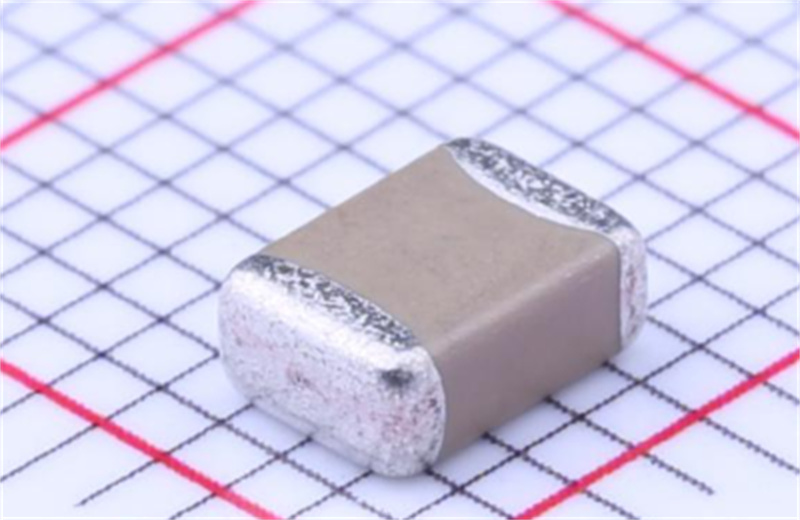

臺灣華科（YAGEO）作為全球貼片電容領域的領軍企業，其產品以高精度、高可靠性著稱。以型號0402N7R0C500為例，這款尺寸僅為1.00×0.50×0.50毫米的電容，采用NPO（C0G）電介質材料，實現了7.0pF容量、±0.25pF公差、50V耐壓的極致性能。其命名規則“0402”代表尺寸代號，“N”標識電介質類型，“7R0”表示容量值，“C”定義公差等級，“500”對應額定電壓，這種標準化命名體系使工程師可快速定位參數需求。

在封裝技術上，華科貼片電容提供從0201（0.6×0.3毫米）到1812（4.5×3.2毫米）的完整尺寸鏈，適配不同電路板空間。電介質材料涵蓋X7R、X5R、Y5V等類型，其中X7R在-55℃至125℃溫度范圍內容量變化率≤±15%，成為通用電子設備的首選；而NPO材料在全溫區容量變化率＜±30ppm/℃，廣泛應用于高頻通信領域。這種材料科學的突破，使華科電容在電源濾波、信號耦合等場景中展現出卓越的穩定性。

二、納米銀線技術：超大尺寸電容的革命性突破

當行業還在探索傳統ITO材料的大尺寸應用瓶頸時，華科創智已通過納米銀線技術開辟新賽道。其第五代納米銀線直徑僅8納米，僅為頭發絲的千分之一，卻實現了158項專利構筑的技術壁壘。這種材料具備三大核心優勢：

導電性：電阻率較ITO降低40%，支持86英寸電容屏實現10點觸控響應；

柔韌性：可承受20萬次彎曲測試，使折疊屏、車載曲面屏成為可能；

透光率：達到92%，超越ITO的88%，為AR/VR設備提供清晰顯示基礎。

在量產能力上，華科創智已實現65-110英寸電容屏的規?；a(chǎn)，其86英寸會議平板搭載的納米銀電容模組，觸控精度達±1毫米，響應時間＜8毫秒，成為微軟SurfaceHub的直接競爭對手。更值得關注的是，該技術正向人形機器人、光伏發電等新興領域滲透：在機器人電子皮膚中，納米銀線薄膜可感知0.1牛頓的微小壓力；在柔性太陽能電池中，其98%的透光率使光電轉換效率提升3%。

三、技術協同：從元件到系統的生態構建

華科系企業的創新并非孤立突破，而是形成精密元件與系統應用的協同效應。例如：

材料科學突破：納米銀線直徑從30納米縮減至8納米，推動電容屏從40英寸向110英寸跨越；

制造工藝升級：華科創智開發的卷對卷（R2R）印刷技術，使納米銀導電膜生產效率提升10倍；

應用場景拓展：從消費電子到工業控制，華科電容覆蓋5G基站、新能源汽車、醫療設備等30余個行業。
