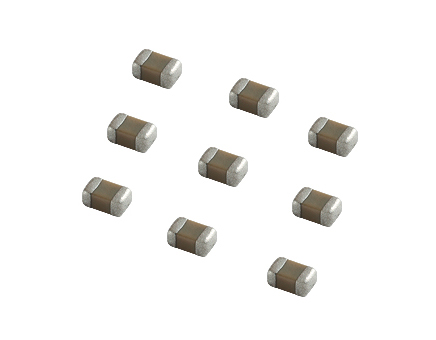

太誘0402封裝超小型電感憑借其微型化、高頻化及高可靠性特性,在手機RF電路中廣泛應用于天線匹配、高頻耦合、信號濾波及動態調諧等場景,其應用要點可歸納為以下幾個方面:

一、高頻性能優化
高Q值特性:太誘0402電感采用薄膜型或繞線型工藝,Q值普遍高于50(部分型號可達100以上),可顯著降低高頻信號傳輸損耗,提升天線匹配效率。例如,在5G手機毫米波頻段(24-100GHz)中,高Q值電感可減少信號反射,確保QPSK/256QAM調制信號的誤碼率(BER)低于1e-6。
低自諧振頻率(SRF):通過優化介質材料和疊層結構,太誘0402電感將SRF控制在合理范圍內,避免高頻信號諧振干擾。例如,在Wi-Fi6/6E(2.4GHz/5GHz/6GHz)頻段中,低SRF設計可確保信號完整性,提升數據傳輸速率。
二、微型化與集成化設計
超小尺寸:0402封裝(1.0mm×0.5mm)體積僅為0603封裝的40%,可大幅節省PCB空間,滿足手機內部高密度布局需求。例如,在智能手機主板上,0402電感可替代傳統0603電感,為電池、攝像頭等組件騰出更多空間。
標準SMD封裝:與電容封裝通用,簡化產線兼容性,降低生產成本。同時,支持自動化貼片工藝,提升生產效率。
三、信號濾波與耦合
高頻耦合:在RF信號路徑中,太誘0402電感與電容協同工作,構建LC諧振網絡,實現特定頻段信號的選頻與耦合。例如,在3.5GHz頻段中,0603封裝貼片電容與0402電感混合結構可將帶外干擾抑制至-6dBc以下。
濾波應用:通過調整電感值與電容值,可設計出不同中心頻率的濾波器,滿足手機RF電路對信號純凈度的要求。例如,在GPS接收器中,0402電感可構建低通濾波器,濾除高頻噪聲,提升定位精度。
四、動態調諧與相位補償
動態調諧:在毫米波相控陣天線中,太誘0402電感陣列通過變?nèi)荻O管控制實現動態調諧,調整波束方向,提升MIMO系統容量。例如,在77GHz車載雷達系統中,0201封裝電容與0402電感混合結構可將波束賦形誤差降低至±0.5°。
相位補償:在RF前端模塊中,0402電感可用于補償信號傳輸延遲,確保各頻段信號同步到達接收端,提升系統穩定性。
五、可靠性與環境適應性
高可靠性設計:太誘0402電感采用多層疊片工藝,在100℃連續工作下容量變化<1%,確保手機在高溫環境下的穩定運行。例如,在3.5GHz頻段的PA與天線接口處,0603貼片電容與0402電感的混合結構將駐波比(VSWR)控制在1.2:1以內,使PA效率提升至65%。
寬溫區設計:通過-40℃~85℃寬溫區設計(NP0材質溫度系數±30ppm/℃)及高機械強度(抗振動>20g),太誘0402電感在車載和工業5GCPE中通過MIL-STD-810G可靠性測試,滿足手機在極端環境下的使用需求。
根據工作頻率選型:高頻應用(如5G毫米波)需選擇高Q值、低SRF的0402電感;低頻應用(如GPS)可選擇Q值適中、成本更低的型號。
考慮寄生參數:在高頻電路中,電感的寄生電容和電阻會影響信號質量,需選擇寄生參數小的型號。
優化布局與布線:0402電感尺寸小,對PCB布局和布線要求較高,需避免信號線與電感之間的耦合干擾,確保信號完整性。
